GD-6800装订机更换打孔齿轮步骤
金典361 / 2013-10-10

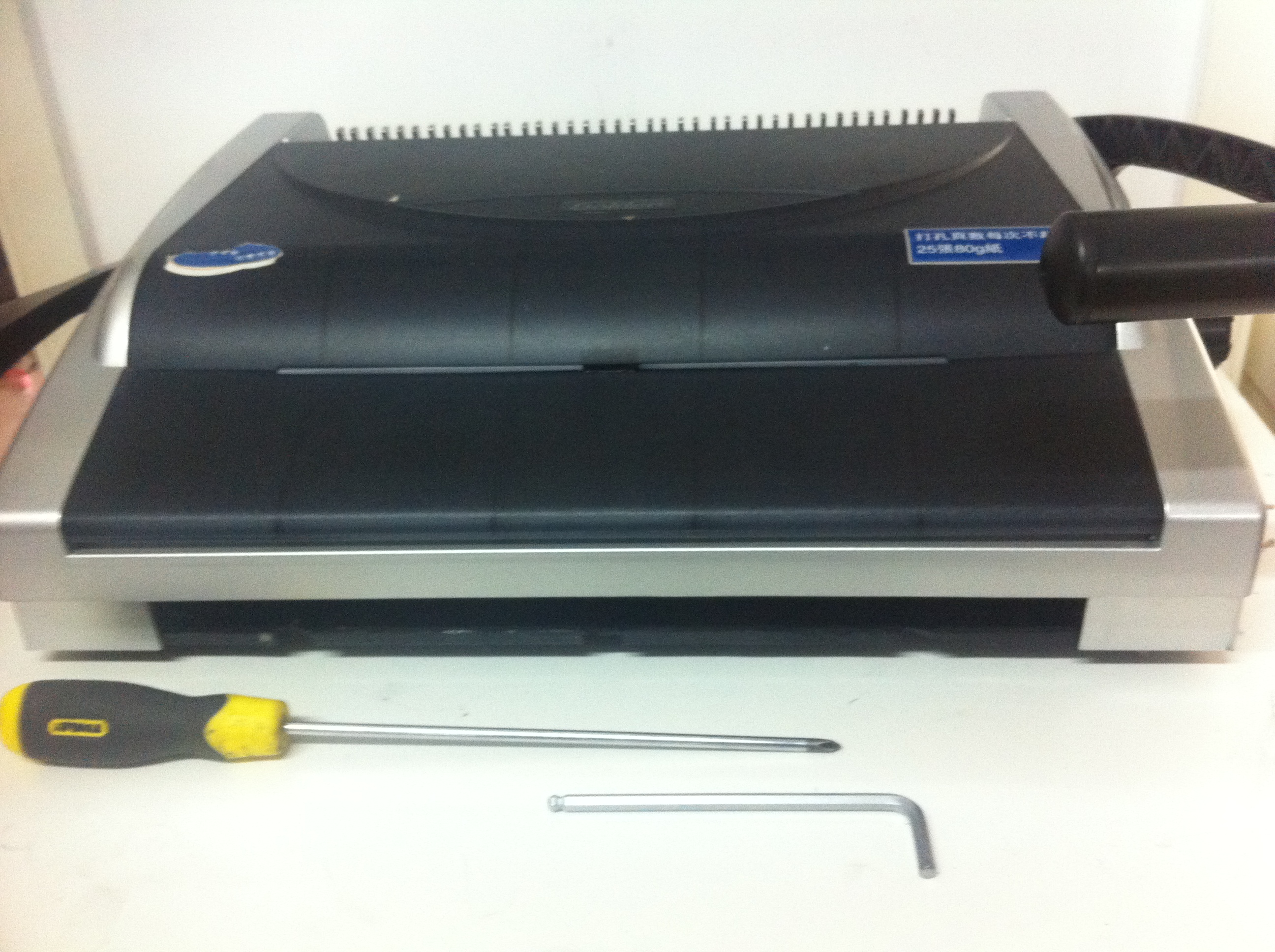

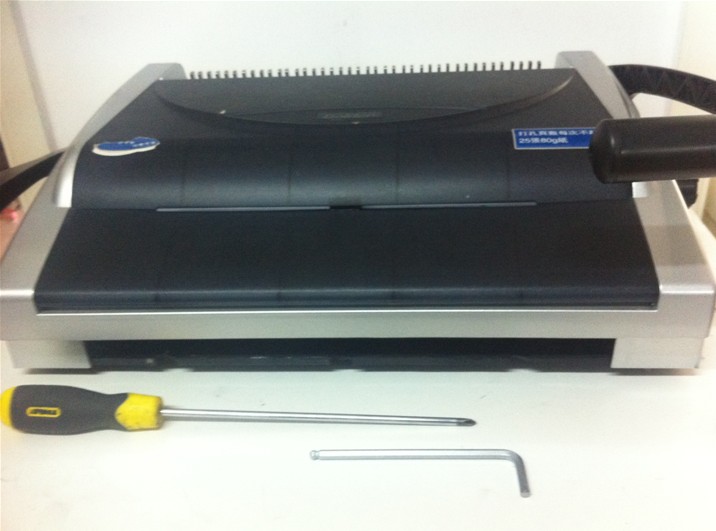

 1. 准备好使用工具：十字螺丝刀和六角扳手5（mm）

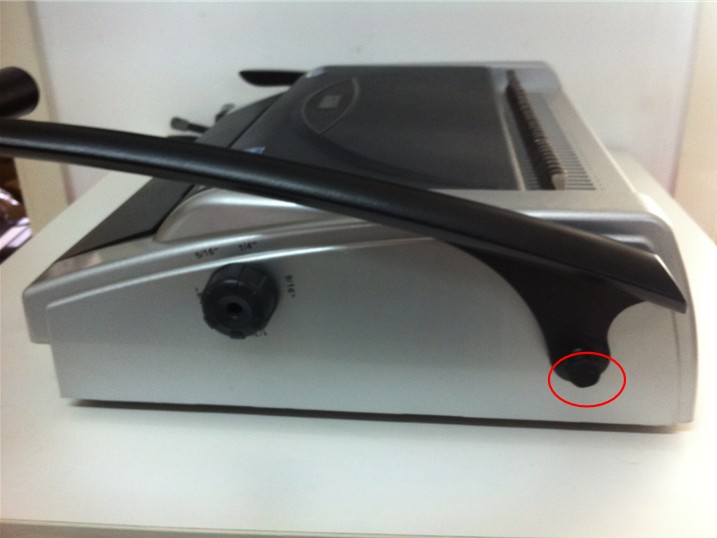

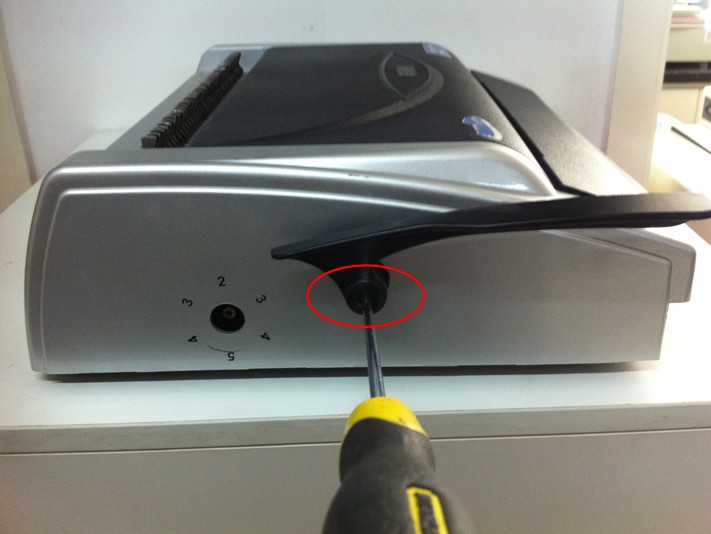

2. 把固定打孔手柄的螺丝拧下来

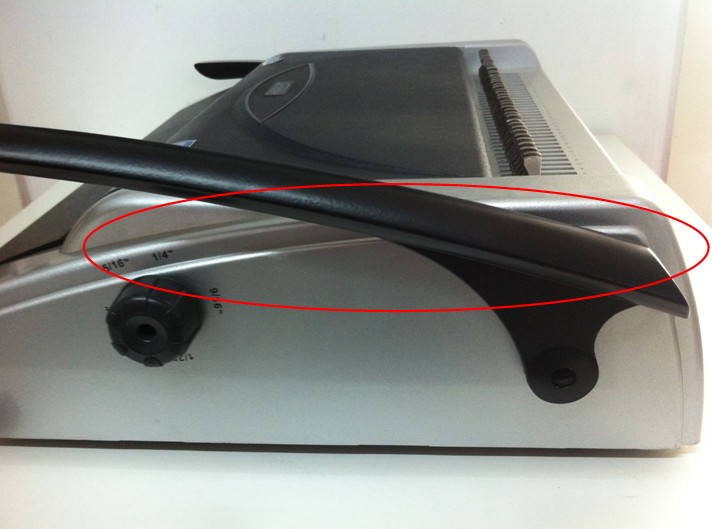

3. 把打孔手柄取下来

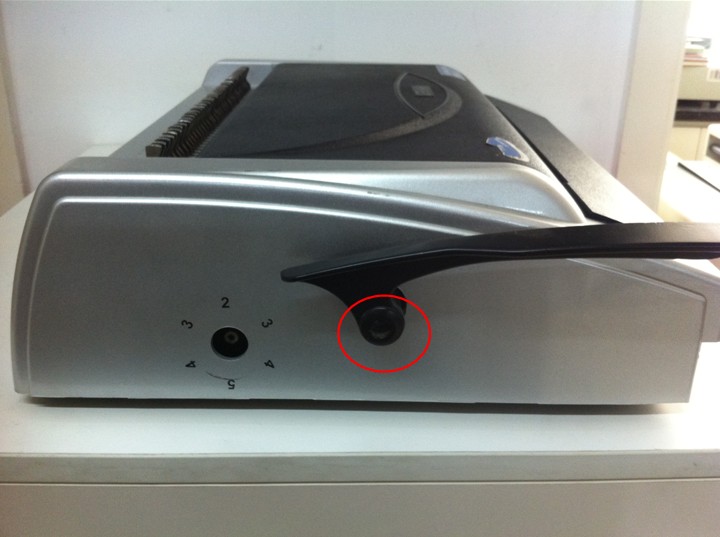

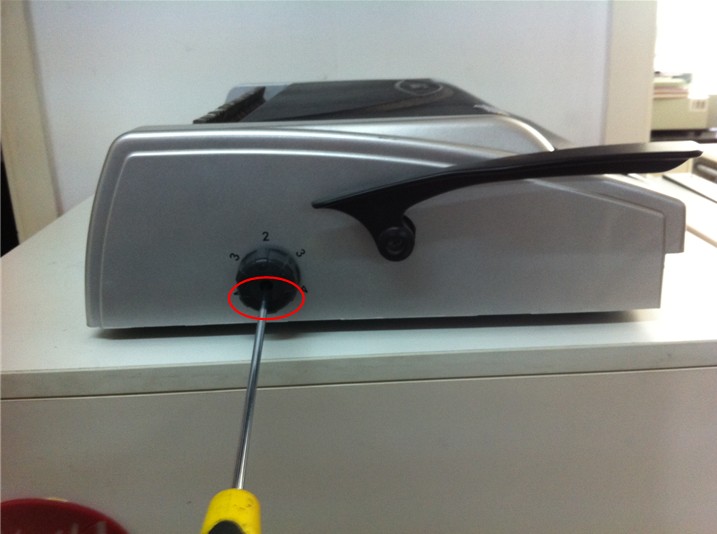

4. 把拉圈边距调节旋钮螺丝拧下来

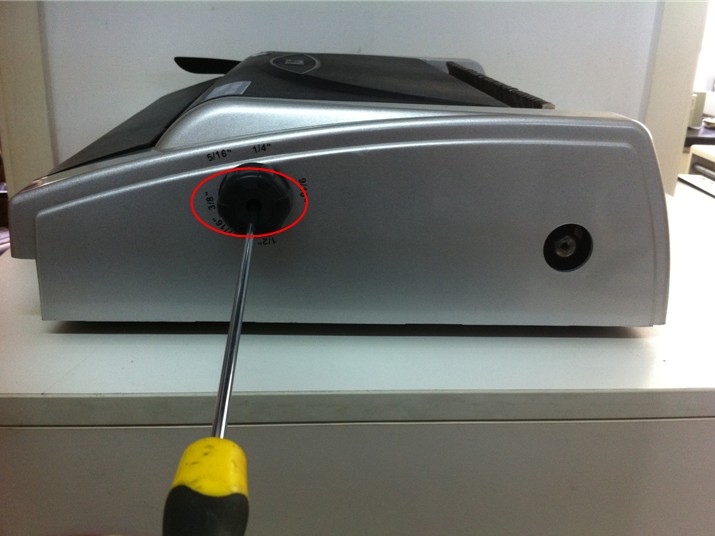

5. 把打孔边距调节旋钮拧下来


6. 把旋钮取下来，然后在把拉圈手柄固定螺丝拧下来

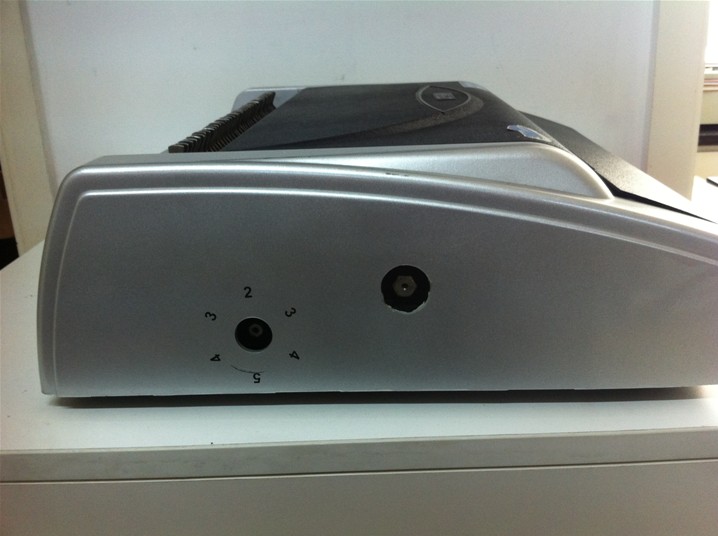

7. 把拉圈手柄取下来

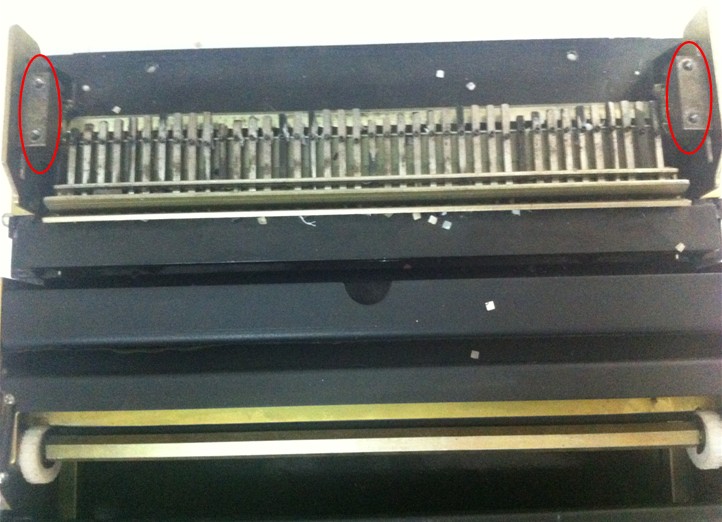

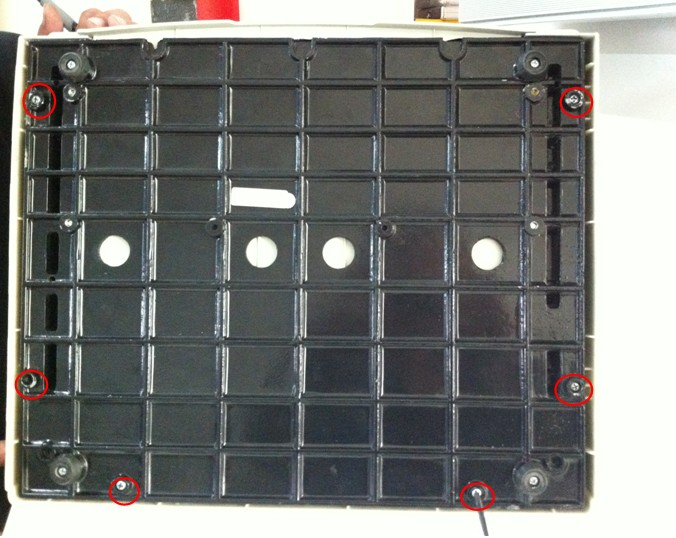

8. 然后把机器翻过来，底朝上，把上盖的六颗固定螺丝卸下来。

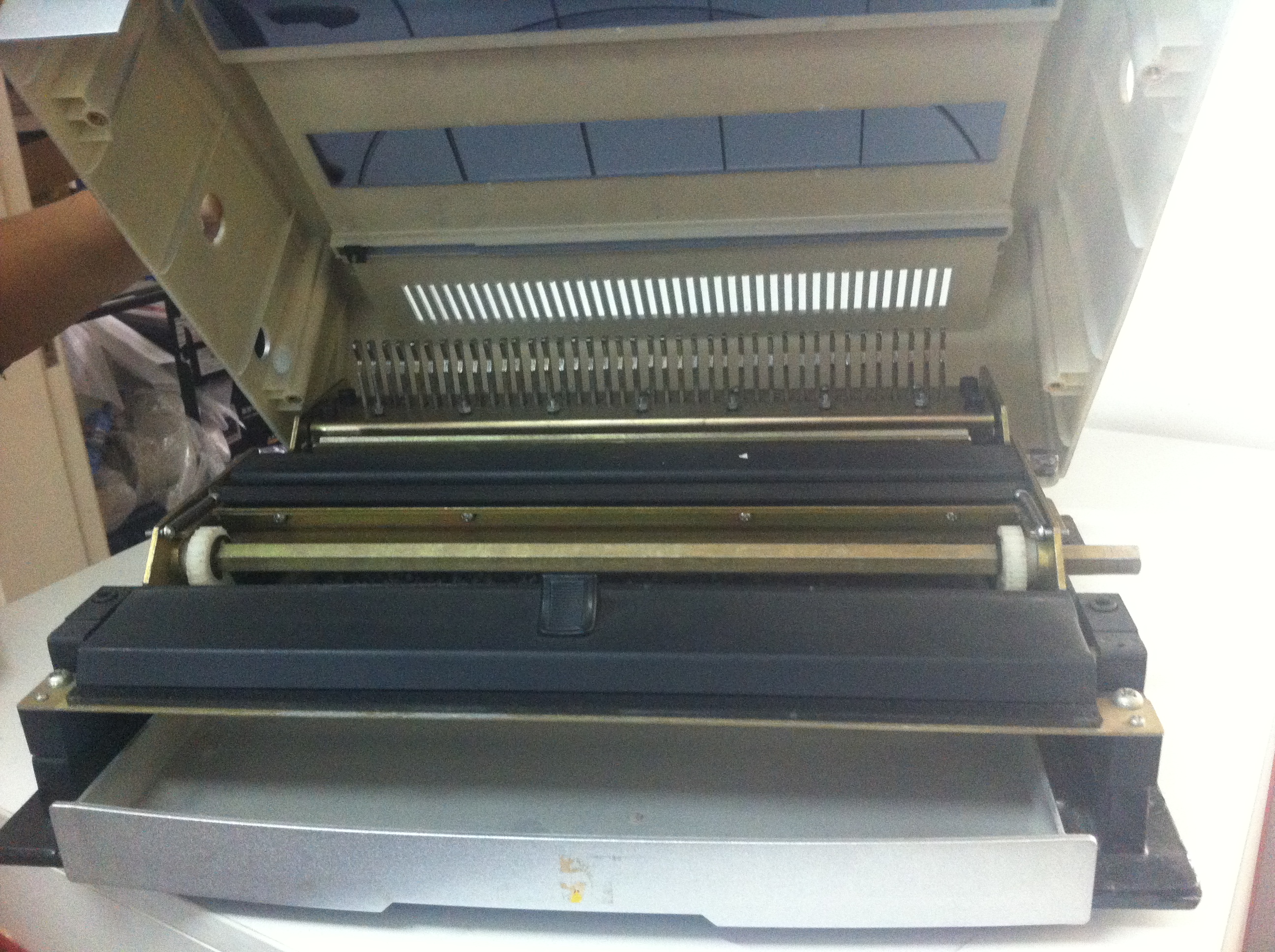

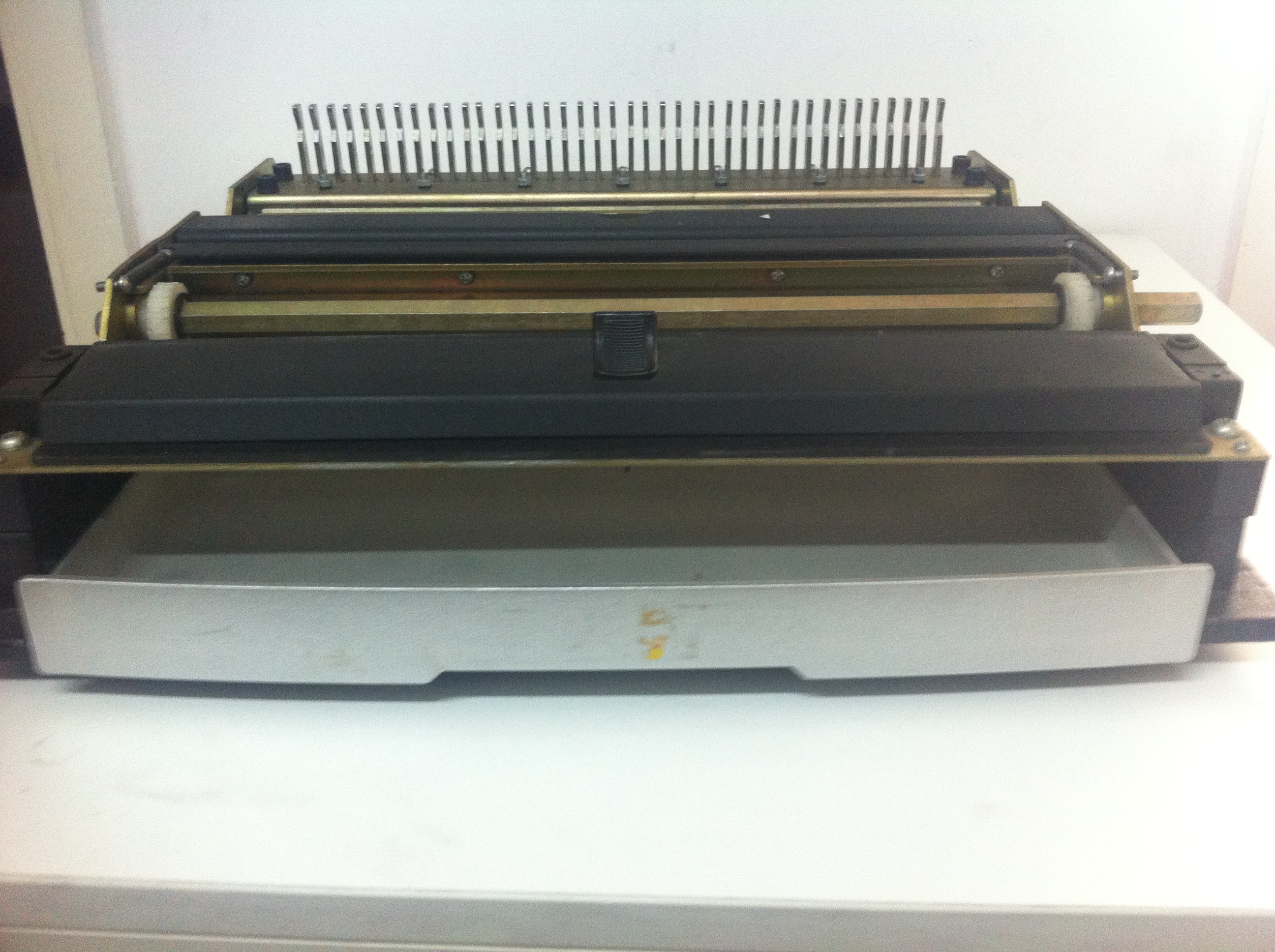

9. 然后把机器上盖拿下来

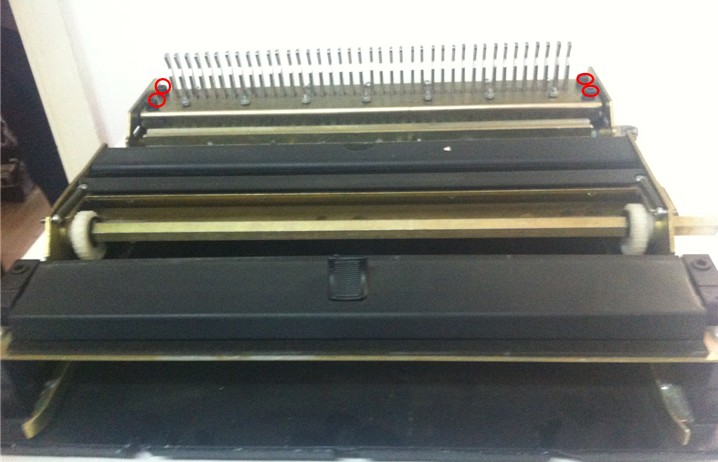

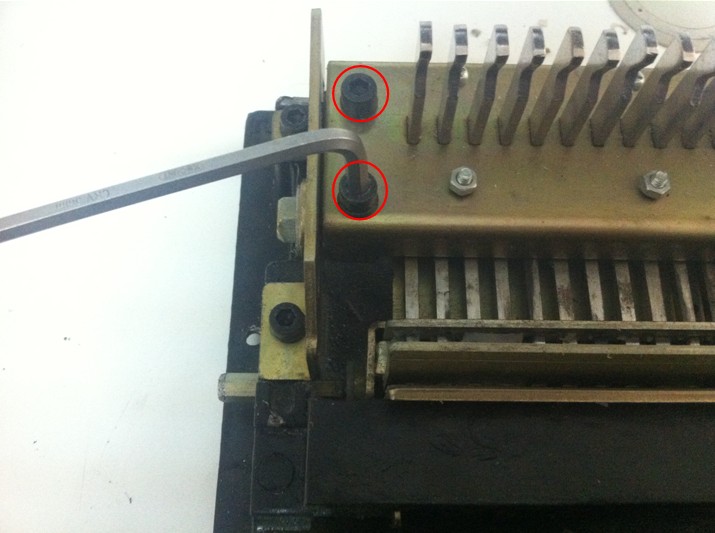

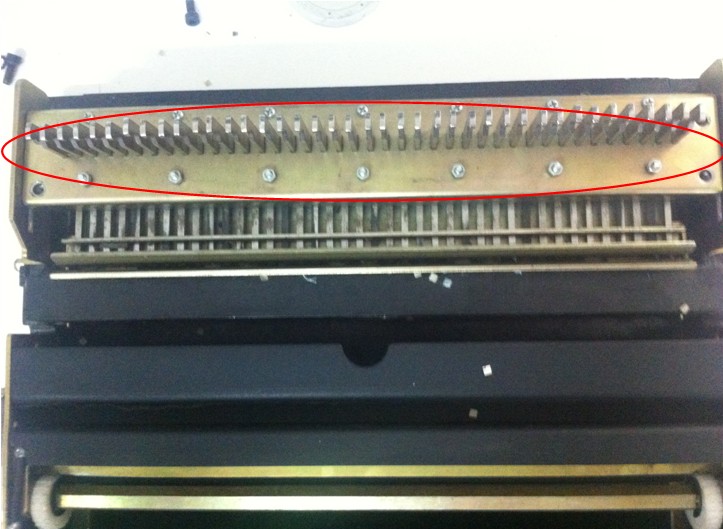

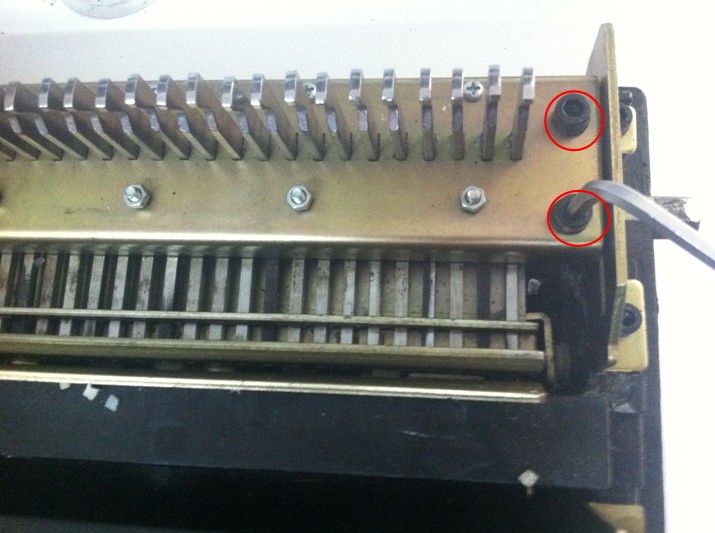

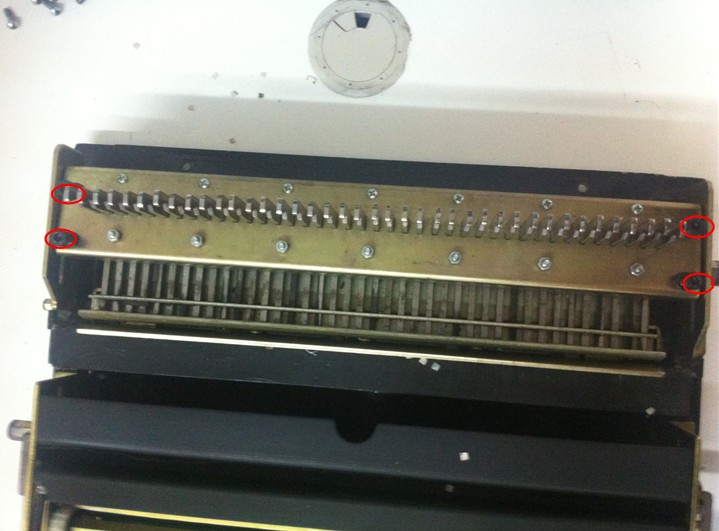

10. 把挂钩横梁上的四颗螺丝拧下来

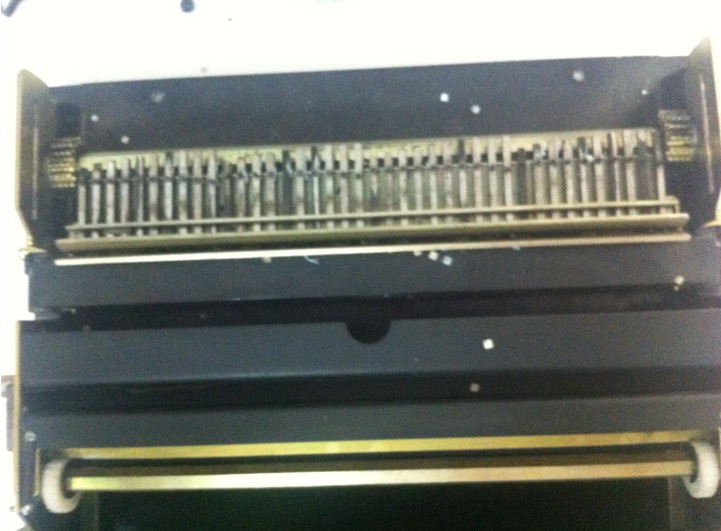

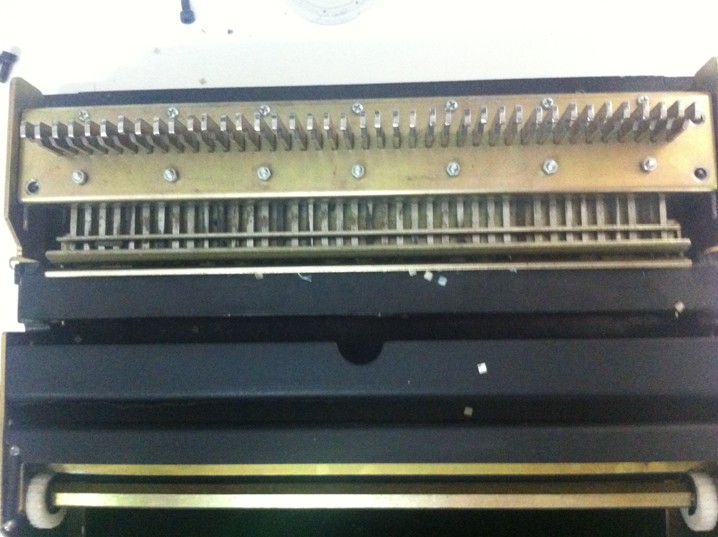

11. 然后把挂钩横梁取下来

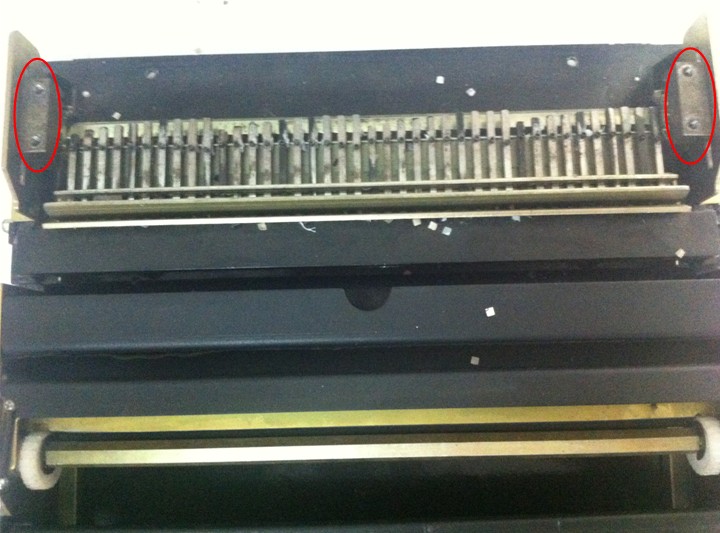

12. 然后把左右两个齿轮拿下来



13. 然后把新的齿轮按原位置放上


14. 把挂钩横梁放上，螺丝固定好



15. 把上盖盖好，底座六颗螺丝固定好



16. 然后把拉圈手柄固定上去



17. 打孔边距调节旋钮固定好

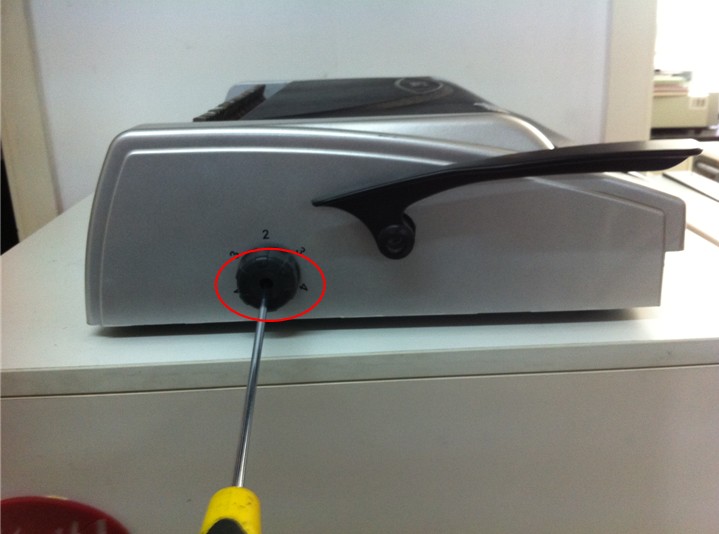

18. 把拉圈调节旋钮上好


19. 把打孔手柄上好，这样GD-6800打孔齿轮更换步骤就全部操作完成。
